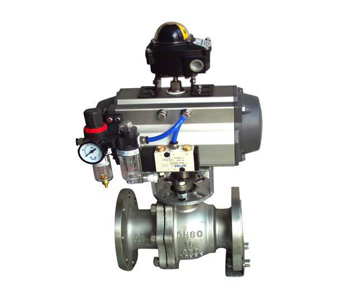

產品名稱：氣動調節球閥

地址：浙江省溫州市平陽縣昆陽鎮雅河西路
郵編：325400
電話：0577-63883000

一、概述

氣動球閥是由雙（單）作用氣動活塞式執行器和球閥組成。它是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°。同時可以與電磁閥、限位開關及氣源處理元件配套使用，實現對工藝管路中的介質開關控制。它具有新穎獨特的結構和專業控制系統設計，與氣孔組合儀表配套使用，能接受開關控制信號。適用于氣體、液體貨含顆粒懸浮物的工況條件。廣泛的應用于石油、化工、輕工、制藥、造紙等工業自動控制系統中。

二、特點

1、球芯采用圓孔留到設計，具有流通能力大、阻力小的特點；

2、球芯表面采用特殊工藝加工和硬化處理（或做襯氟處理），其表面光滑耐腐蝕，使用壽命長；

3、閥桿采用自潤滑材料，有效傳遞密封座受力，摩擦系數小，閥門扭矩小，機械穩定性高，閥門靈敏性提高，響應時間減少；

4、球閥結構簡單，維修便捷。

三、工作原理

當氣動執行器與電路和系統氣源接通后，空氣通過管道進入氣缸推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90°。

□ 氣動執行器頂部連動可視器，當綠色標志指向“開”字時標志閥門開啟。

□ 回信器信號燈綠燈亮時閥門處在開啟位置，而紅燈亮時閥門處在關閉位置。

□ 定位器可調節閥門管道流量。

四、氣動執行器主要技術參數

氣動執行器	型號	QW系列、AT系列、AW系列
	氣源壓力	0.4 ～ 0.7 MPa
	******回轉角度	90°
	回信器	AC220V AC110V DC24V
	控制信號	4 ～20 mA
	控制氣源	潔凈、干燥、非腐蝕性空氣
	工作溫度	-20℃ ～ +90℃

五、性能規范

公稱壓力 PN（MPa）	試驗壓力P（MPa）		工作溫度（℃）	適用介質
	殼體	密封
1.6	2.4	1.76	-50～500 （不同工況溫度，選用不同的材質）	水、石油、天然氣、酸堿、無機鹽等
2.5	3.75	2.75
4.0	6.0	4.4

六、氣動球閥主要部件材料

材料\材料代號		C	P	R
主要零件	閥體	WCB（或襯氟）	ZG1Cr18Ni9Ti（或襯氟）	ZG0Cr18Ni12Mo2Ti（或襯氟）
	球體	2Cr13（或襯氟）	ZG1Cr18Ni9Ti（或襯氟）	ZG0Cr18Ni12Mo2Ti（或襯氟）
	閥桿	2Cr13（或襯氟）	1Cr18Ni9Ti（或襯氟）	0Cr18Ni12Mo2Ti（或襯氟）
	密封圈	增強聚四氟乙烯、對位聚苯、硬質合金鋼
	填料	聚四氟乙烯、柔性石墨

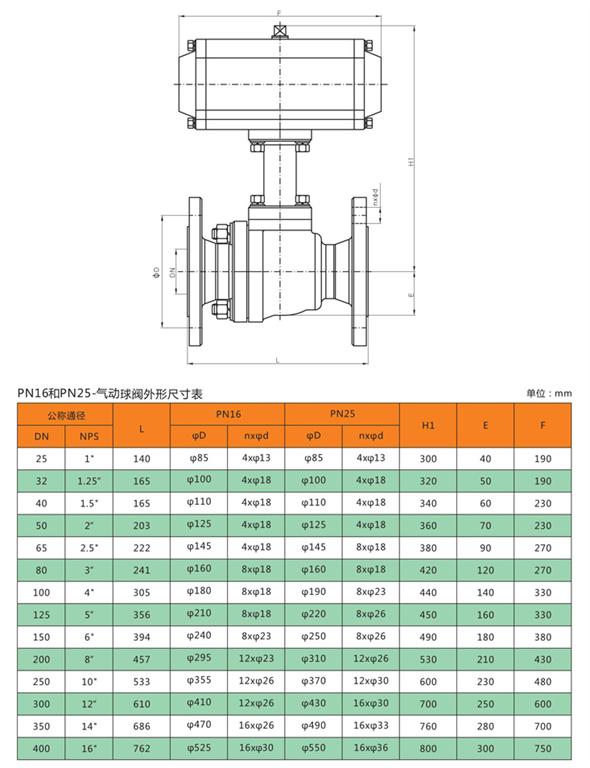

七、外形尺寸
