當前位置：網站首頁 > 產品中心 > 液控閥門 > 蓄能器式液控止回蝶閥

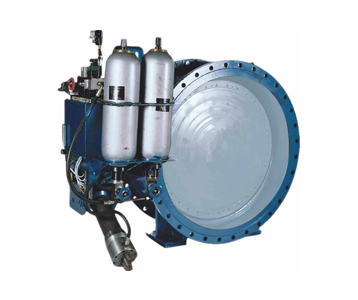

產品名稱：蓄能器式液控止回蝶閥

地址：浙江省溫州市平陽縣昆陽鎮雅河西路
郵編：325400
電話：0577-63883000

一、技術規范

一、基本參數
公稱直徑	200~4000mm
公稱壓力	2.5~40
強度試驗	1.5×PN
密封試驗	1.1×PN
工作介質	水、海水、油品、氣體等
工作溫度	≤120°
二、標準與規范
產品制造	GB/T 14478-1993、 GB/T 12238-2008、 JB/T 8527-1997
傳動裝置	JB/T5299-1998
閥門長度	GB/T12221-2005
試驗檢驗	GB/T 14478-1997、GB/T 13927-1992
質量保證	ISO9001:2000
三、啟閉參數
口徑		＜1000			≥1000
開閥時間	15~60秒			25~120秒
關閥時間（可調）	快關		5~20	10~50秒
	慢關		10~60	20~90秒
關閥角度	快關		70+10	70+10
	慢關		20+10	20+10
四、電氣控制
電控箱類型	普通型、防爆型
動力電源	AC380 V±10%/50HZ
控制電源	AC220 V、DC220V、DC110V、DC24V
五、主要構件材料
閥體材料	灰鑄鐵、球墨鑄鐵、碳素鋼
蝶板材料	灰鑄鐵、球墨鑄鐵、碳素鋼
閥座	堆焊銅合金、不銹鋼
閥體密封圈	優質丁腈橡膠/不銹鋼+柔性石墨層疊
閥軸材料	不銹鋼、碳素鋼鑲不銹鋼套
填料	V形密封圈、柔性石墨
軸套	鋼背聚甲醛復合材料

注：可采用其他有關標準和國外標準，法蘭尺寸可按用戶要求制造，但應在訂貨合同中寫明

二、產品說明及連接尺寸

本閥電氣控制系統按主邏輯元件類別分為普通型和PLC智能控制型，出廠配套一般為普通型，需PLC智能控制型要在訂貨時說明。各類型又分以下幾種主要工況：

開閥離心泵工況（包括離心式混流泵）：先啟動泵，延遲預定時間后開閥，或泵閥同時開啟。

關閥離心泵：閥門關閉至一定角度，然后停泵。或者泵閥同關。

開閥軸流泵工況（包括軸流式混流泵）：泵閥同時開啟，或先開閥至一定角度，再啟動泵。

關閥軸流泵:泵閥同關

開閥水輪機工況：先開啟旁通閥平衡壓力，再開閥。

關閥水輪機工況：主閥關閉的同時開啟旁通閥，待主閥全關時關閉旁通閥。

本閥電氣控制系統均配有就地控制回路和遠程聯動控制回路。就地控制回路主要用于現場調試，正常工作時一般均使用遠程聯動控制回路。

油泵電源為AC380V，控制不間斷電源為DC220V、或其他電源等級AC220V、DC110V等

三、蓄能式液控緩閉蝶閥

蓄能器式液控蝶閥是以蓄能器儲存能量來做輔助動力源，來驅動閥門的啟閉。使得閥門及時沒電情況下沒，蓄能器內儲存的能量能保證閥門啟閉一次。蓄能器式液控蝶閥分齒輪齒條式和搖臂式兩種結構

閥門主要由閥門本體、傳動機構、液壓站、電控箱等四部分組成。

閥門本體由閥體、蝶板、閥桿、滑動軸承、密封組件等主要零件組成。

蓄能器液控緩閉止回蝶閥一般采用臥式布置；也可根據用戶要求采用立式布置。

傳動機構口徑DN≥1400采用側板、搖臂等連接、傳動件組成，口徑DN＜1400采用齒輪齒條傳動機構。

傳動液壓缸設有緩閉時間調節閥。用戶可根據設計要去進行調節。

液壓站包括油泵機組、手動泵、蓄能器、電磁閥、溢流閥、流量控制閥、截止閥、液壓集成塊、油箱等零部件。

蓄能器系統中，蓄能器為閥門啟閉提供主動力源。

流量控制閥用作開關閥時間調節，用戶可根據設計要求進行閥門開關速度調節。

手動泵用作系統調試和特殊情況下的閥門啟閉。

液壓系統電磁換向閥特征為：電磁閥得電蝶閥工作、失電蝶閥保位鎖定；采用其它作用型式應在訂貨時說明。

液壓系統與閥門本體一般為分體安裝，也可以整體安裝。用戶未作特殊說明時為分體式安裝。蓄能器液控緩閉止回蝶閥采用立式布置時均為分體式安裝。

1、電控箱 2、電磁閥 3、手動泵 4、壓力表 5、集成模塊 6、蓄能器

7、油泵電機組 8、油箱 9、標牌 10、檢修孔 11、液位計

圖、蓄能器式液控蝶閥液壓站

四、蓄能器式液控緩閉蝶閥外形及連接尺寸

蓄能器式液控緩閉蝶閥外形及連接尺寸圖
