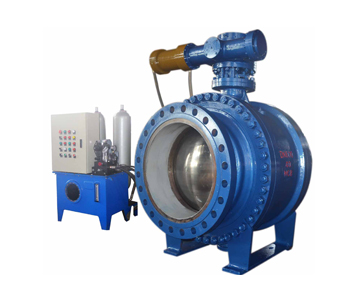

產品名稱：水輪機進口液控球閥

地址：浙江省溫州市平陽縣昆陽鎮雅河西路
郵編：325400
電話：0577-63883000

一、產品概述

液控緩閉球閥在擁有液控緩閉蝶閥的所有優點的同時，彌補了大口徑液控緩閉蝶閥所不能承受高壓水頭以及高壓水頭給蝶閥帶來的巨大的流阻系數的缺陷。球閥流阻系數幾乎為零，閥體部分可選擇球閥和半球閥，建議PN40以上壓力采用球閥。

液控球閥適用于高壓水頭水電站工況，安裝于水輪機前，作為水輪機進口閥。可截斷水輪機前壓力水，緩閉功能可有效的消除管路水錘，當導葉故障時，可自動關閉液控球閥，防止水輪機飛逸，保障設備的安全運行，

本液控閥具有液控蝶閥具有的功能，可作為集散型控制系統（DCS）的一個單元集中控制，只需將閥門控制箱的旋鈕開關旋至遠程與聯動，通過遠程操作便可完成閥門、旁通系統、水輪機的聯動操作，操作程序流程均由控制箱內可編程控制器（PLC）完成，智能化程度高，運行穩定。

液控緩閉球閥結合了液控智能型控制與球閥的各大優點：

1、具有最低的流阻(實際為 0);

2、它具有相同的旋轉 90 度提動作。球閥只需要用旋轉 90 度的操作和很小的轉動力矩就能關閉嚴密。

光滑的閥體內腔與等同公稱通徑的截面為介質提供了阻力很小、直通的流道，

3、在全開和全閉時，球體和閥座的密封面與介質隔離，因此高速通過閥門的介質不會引起密封面的侵蝕;

4、結構緊湊、重量輕，可以認為它是用于低溫介質系統的最合理的閥門結構;

5、閥體對稱，尤其是焊接閥體結構，能很好地承受來自管道的壓力;

6、關閉件能承受關閉時的高壓差;

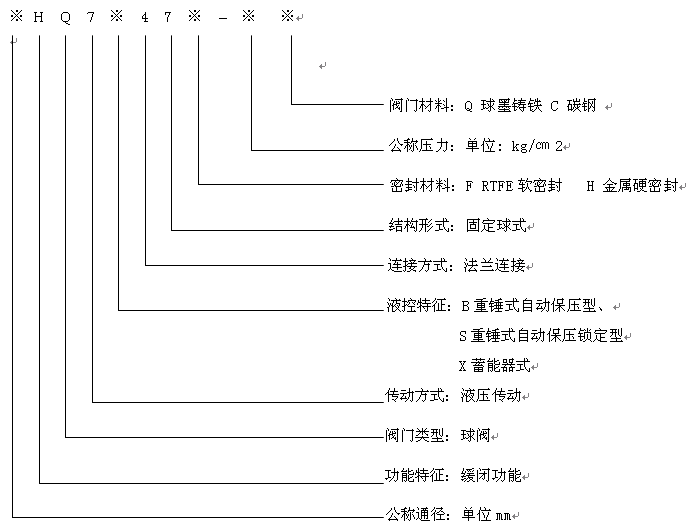

二、型號說明

蓄能鎖定型液控緩閉球閥

01、閥前短管 02、閥前壓力表 03、液控球閥 04、伸縮節 05、閥后壓力表 06、空氣閥 07、排水閥

08、旁通彎管 09、液動旁通閥 10、旁通伸縮節 11、旁通直管 12、手動旁通閥

三、液控球閥技術規范

一、基本參數
公稱直徑		150~1400mm
公稱壓力		≤10.0MPa
強度試驗		1.5×PN
密封試驗		1.1×PN
工作介質		水、海水、油品、氣體等
工作溫度		≤120°
二、標準與規范
產品制造		GB/T 14478-1993、 GB/T 12237-2007
傳動裝置		JB/T5299-1998
配管法蘭	灰鑄鐵法蘭	GB/T 17241.6-1998
	球墨鑄鐵法蘭	GB 12380.1~12380.3-1990
	鋼制法蘭	GB/T 9112~9124-2010
閥門長度		GB/T12221-2005
試驗檢驗		GB/T 14478-1997、GB/T 13927-1992
質量保證		ISO9001:2000
三、啟閉參數
口徑		＜1000		≥1000
開閥時間		15~60秒		25~120秒
關閥時間（可調）		快關	5~20	10~50秒
		慢關	10~60	20~90秒
關閥角度		快關	70+10	70+10
		慢關	20+10	20+10
四、電氣控制
電控箱類型		普通型、防爆型
動力電源		AC380 V±10%/50HZ
控制電源		AC220 V、DC220V、DC110V、DC24V
五、主要構件材料
閥體材料		碳素鋼
球體		碳素鋼密封面鍍鉻
閥座		PTFE、不銹鋼
閥軸材料		不銹鋼
填料		V形密封圈、柔性石墨
軸套		CSB自潤滑軸承

四、蓄能器式液控球閥外形圖

五、重錘式液控球閥外形圖
