當前位置：網站首頁 > 產品中心 > 液控閥門 > 重錘式液控止回蝶閥

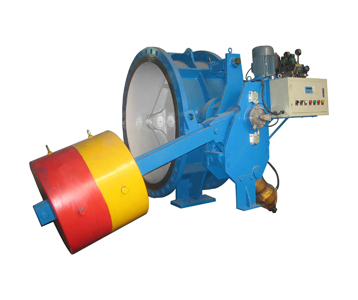

產品名稱：重錘式液控止回蝶閥

地址：浙江省溫州市平陽縣昆陽鎮雅河西路
郵編：325400
電話：0577-63883000

一、技術規范

一、基本參數
公稱直徑	200~4000mm
公稱壓力	2.5~40
強度試驗	1.5×PN
密封試驗	1.1×PN
工作介質	水、海水、油品、氣體等
工作溫度	≤120°
二、標準與規范
產品制造	GB/T 14478-1993、 GB/T 12238-2008、 JB/T 8527-1997
傳動裝置	JB/T5299-1998
閥門長度	GB/T12221-2005
試驗檢驗	GB/T 14478-1997、GB/T 13927-1992
質量保證	ISO9001:2000
三、啟閉參數
口徑	＜1000		≥1000
開閥時間	15~60秒		25~120秒
關閥時間（可調）	快關	5~20	10~50秒
	慢關	10~60	20~90秒
關閥角度	快關	70+10	70+10
	慢關	20+10	20+10
四、電氣控制
電控箱類型	普通型、防爆型
動力電源	AC380 V±10%/50HZ
控制電源	AC220 V、DC220V、DC110V、DC24V
五、主要構件材料
閥體材料	灰鑄鐵、球墨鑄鐵、碳素鋼
蝶板材料	灰鑄鐵、球墨鑄鐵、碳素鋼
閥座	堆焊銅合金、不銹鋼
閥體密封圈	優質丁腈橡膠/不銹鋼+柔性石墨層疊
閥軸材料	不銹鋼、碳素鋼鑲不銹鋼套
填料	V形密封圈、柔性石墨
軸套	鋼背聚甲醛復合材料

注：可采用其他有關標準和國外標準，法蘭尺寸可按用戶要求制造，但應在訂貨合同中寫明

二、產品說明及連接尺寸

本閥電氣控制系統按主邏輯元件類別分為普通型和PLC智能控制型，出廠配套一般為普通型，需PLC智能控制型要在訂貨時說明。各類型又分以下幾種主要工況：

開閥離心泵工況（包括離心式混流泵）：先啟動泵，延遲預定時間后開閥，或泵閥同時開啟。

關閥離心泵：閥門關閉至一定角度，然后停泵。或者泵閥同關。

開閥軸流泵工況（包括軸流式混流泵）：泵閥同時開啟，或先開閥至一定角度，再啟動泵。

關閥軸流泵:泵閥同關

開閥水輪機工況：先開啟旁通閥平衡壓力，再開閥。

關閥水輪機工況：主閥關閉的同時開啟旁通閥，待主閥全關時關閉旁通閥。

本閥電氣控制系統均配有就地控制回路和遠程聯動控制回路。就地控制回路主要用于現場調試，正常工作時一般均使用遠程聯動控制回路。

油泵電源為AC380V，控制不間斷電源為DC220V、或其他電源等級AC220V、DC110V等。

三、重錘式液控緩閉蝶閥

本產品主要由閥門本體、液壓站、傳動裝置、電控箱等部分組成。

1、閥門本體由閥體、蝶板、閥桿、密封件等零件組成；

2、閥體采用臥式結構，閥桿采用長軸或半軸結構；

3、主密封形式分為：

?三偏心金屬硬密封（多層次），即不銹鋼片-石墨層墊（或石棉層墊）。

?雙偏心橡膠軟密封，即采用優質橡膠密封件。

4、液壓站：包含電機、油泵、電磁閥、節流閥、截止閥、壓力繼電器蓄能器等液壓元件。液壓站是閥門的主壓力源，運行時為油缸內充壓力油，為閥門的啟閉提供了動力，并且執行閥門的開關邏輯動作，并裝有蓄能器延長保壓時間。重錘式自動保壓系統中，蓄能器只做壓力補償。

鎖定型重錘式自動保壓系統中。蓄能器作系統壓力的補償和鎖定油缸的退鎖

流量控制閥用于閥門開關速度調節。

手動泵用于系統調試和特殊工況下的閥門啟閉。

液壓系統電磁閥控制特征一般為正作用型，即：電磁閥得點蝶閥開閥、失電蝶閥關閥；反之則為反作用型。即得點電磁閥關閥，開閥電磁閥不得電。失電閥門保持原位。常規配套用作水輪機進口閥時，液壓控制系統為反作用型，其余工況采用正作用型。如有不同選擇應在訂貨時候說明

重錘式液控閥液壓系統與閥門可整體安裝，也可分體安裝。

重錘式液控蝶閥液壓站

1、電機 2、蓄能器 3、壓力表 4、手動泵 5、集成塊 6、電磁閥 7、油箱 8、檢修門 9、液位計

四、外形圖

1、重錘組件 2、鎖定油缸 3、閥體 4、蝶板 5、液壓站 6、行程開關 7、電控箱 8、油缸
